1. عامة

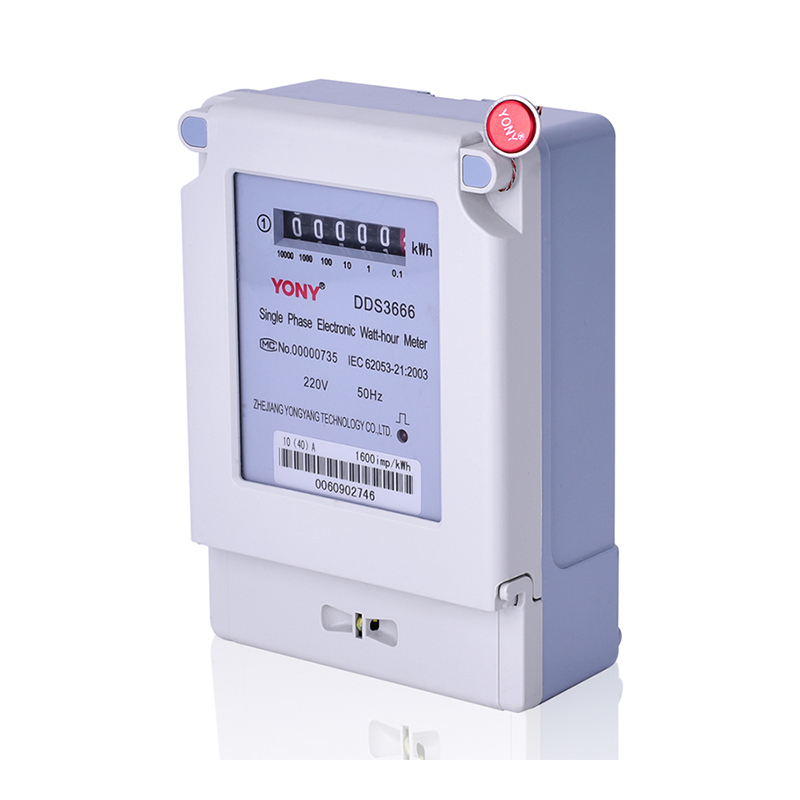

تعتمد متر DDS Series من نوع Watt-Hour المرحلة الواحدة عملية SMT المتقدمة وتكنولوجيا الدوائر المتكاملة للحالة الصلبة لاستهلاك الطاقة منخفضة للغاية، يتم استخدامها لقياس الطاقة الكهربائية النشطة للمرحلة الفردية 50 هرتز، جميع المؤشرات الفنية وفقا لمعدات IEC62053-21-2003، GB / T17215.321-2008 معدات القياس الكهرباء (AC) - متطلبات معينة - الجزء 21: متر ثابت للطاقة النشطة (الفصول الدراسية 1 و 2) على متر واحد ثابت وات ساعة.
2. وظائف وخصائص
2.1 دقة القياس المستقرة، التحدث العام، سيكون خاليا من تأثير التردد أو درجة الحرارة أو الجهد أو الترتيب العالي التوافقي. بعد مغادرة المصنع، ليس من الضروري إجراء مزيد من اللوائح على الجهاز الكامل، فمن المسموح به لإطالة فترة التحقق، مما يقلل بشكل حاد أعمال اختبار وتفتيش إدارة الطاقة، فمن الواضح أنها ستستفيد في الموثوقية عند مقارنة المنتجات المماثلة الأخرى وبعد
2.2 وظيفة القياس ثنائية الاتجاه، إنها قادرة على قياس الطاقة النشطة إلى الأمام والعكس بدقة، وستحسب أيضا الطاقة النشطة العكسية في القيمة الأمامية.
2.3 إنها قادرة على حجز بيانات الكمية الكهربائية بشكل دائم دون مساعدة من بطارية الاحتياطية.
2.4 سيقدم السجل رقاقة واحدة مباشرة، مما يمنع ظاهرة خسارة النبض أثناء الطاقة أو إيقاف تشغيلها، مما يضمن اتساق بيانات قراءة العداد وتسجيل القيمة الموضحة، وتجنب الخلاصة غير الضرورية بسبب عدم تناسق البيانات.
2.5 اعتماد واجهة الإخراج البصري المنعزول النبض السلبي.
2.6 مظهر هذا العداد مع حمولة واسعة، ودقة عالية، وموثوقية عالية، وحساسية عالية، منحنى خطأ مستقيم، استهلاك الطاقة المنخفض، حجم صغير، خفيف الوزن، توفير الطاقة، توفير المواد، شاشة تسجيل المواد، إلخ.
3. المواصفات والمعايير الرئيسية
3.1 المواصفات والنموذج
اكتب | مؤشر الطبقة | الجهد المرجعي | التصنيف الحالي |
DDS. | الفئة 1
| 220 فولت 230 فولت 240 فولت | 1.5 (6) 5 (20) 10 (40) 15 (60) أ 20 (80) 30 (100) |
3.2 intrinsic الخطأ
الحمل الحالي | عامل القوى | خطأ ابتدائي (٪) | |
الفئة 1 | الصف 2 | ||
0.05ib. | 1.0 | ± 1.5. | ± 2.5. |
0.1ib ~ imax. | 1.0 | ± 1.0. | ± 2.0. |
0.1ib. | 0.5 (تأخر) | ± 1.5. | ± 2.5. |
0.8 (مقدما) | ± 1.5. | － | |
0.2ib ~ imax. | 0.5 (تأخر) | ± 1.0. | ± 2.0. |
0.8 (مقدما) | ± 1.0. | － | |
IB الحالي الحالي، IMAX هو الحد الأقصى الحالي.
3.3 البداية: في ظل ظروف الجهد المرجعي، فإن التردد المرجعي وعامل الطاقة هو 1.0، يجب أن يكون العداد قادرا على بدء وقياس الطاقة الكهربائية بشكل طبيعي عندما يكون متر الطبقة 1 هو 0.4٪ IB و Meter of Class 2 هو 0.5٪ IB.
3.4 الزاحف: تصميم منطقي مضاد للطائر، تطبيق الجهد المرجعي من 1.15 مرة إلى دائرة الجهد، في حين لا يوجد حالية في الدائرة الحالية، لا يجوز اختبار الإخراج من العداد أكثر من نبض واحد.
3.5 استهلاك الطاقة: 2W (5VA).
3.6 الظروف المحيطة درجة حرارة العمل القياسية: -25 ℃ ~ 55 ℃ الحد من درجة حرارة العمل: -25 ℃ ~ 60 ℃ ملاحظة: الحد من درجة حرارة العمل لمتطلبات خاصة: -40 ℃ ~ 70 ℃
4. مبدأ العمل
5. التثبيت والاتصال
5.1 مخطط التفصيلي والتركيب
5.2 مخطط الأسلاك
